Vekkikaihtimen mittausohje

VEKKIKAIHTIMEN MITTAUSOHJE

Vekkikaihtimet (tunnetaan myös nimellä pliseekaihtimet) voidaan asentaa joko ikkunan karmiin (kaihdin kulkee karmin päällä) tai lasituslistojen väliin (kaihdin kulkee lasituslistojen välissä, lähellä ikkunalasia).

Kaihtimet voidaan asentaa lasituslistojen väliin vain, jos lista ei ole pyöristetty tai jyrkästi viisto ja jos listan syvyys (etäisyys karmin pinnasta lasiin) on vähintään 15 mm (D1). Jos syvyys on alle 15 mm, vekkikaihdin on asennettava ikkunan karmiin.

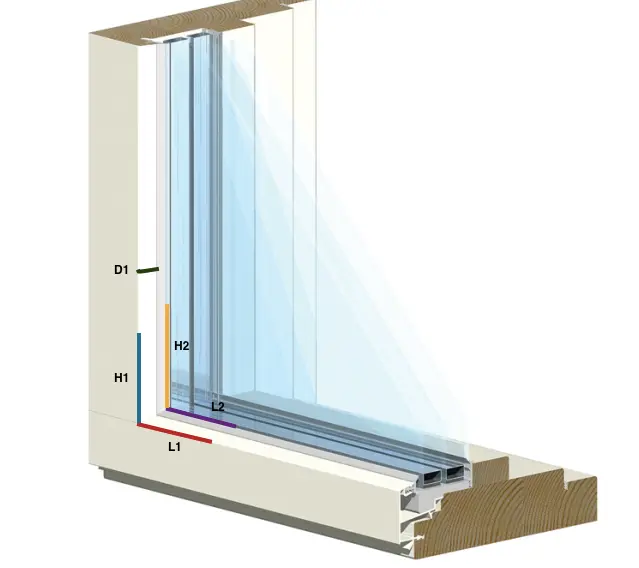

L1 – Leveys lasituslistan rajalta
H1 – Korkeus lasituslistan rajalta
L2 – Lasin leveys
H2 – Lasin korkeus

Mittausmenetelmä riippuu asennustavasta:

Asennus ikkunan karmiin
Mittaa leveys (L1) ja korkeus (H1) ikkunan karmin ja lasituslistan rajalta. Tämä mitta on myös vekkikaihtimen kankaan leveys. Kaihdin kiinnitetään karmiin ruuveilla.

Asennus lasituslistojen väliin
Mittaa lasin leveys (L2) ja lasin korkeus (H2). Muista sisällyttää mittaukseen puolet mustasta lasin tiivisteestä. Tämä mitta on myös vekkikaihtimen kankaan leveys. Kaihdin kiinnitetään lasituslistoihin ruuveilla. Tuotepakkauksessa on mukana erityinen sovitin, joka helpottaa kiinnikkeiden tarkan paikan määrittämistä.

Tarvittaessa lähetä meille kuva ikkunan aukosta osoitteeseen myynti@rulo.fi, jotta voimme antaa tarkemmat ohjeet.
